Rosnące zainteresowanie instalacjami fotowoltaicznymi wśród inwestorów prywatnych, firm i instytucji publicznych sprawia, że coraz częściej pojawia się pytanie o sposób ich prawidłowej integracji z istniejącą lub nową rozdzielnią elektryczną. To połączenie nie tylko wpływa na sprawność całego systemu, ale też na bezpieczeństwo użytkowania, trwałość instalacji oraz zgodność z obowiązującymi normami.
Rola rozdzielni elektrycznej w systemie fotowoltaicznym

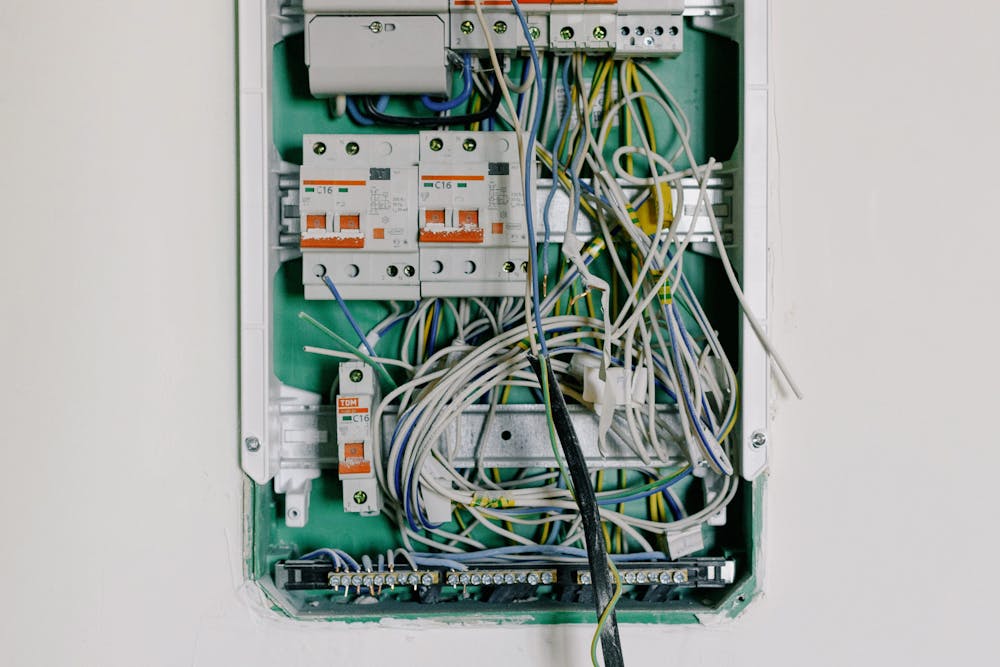

Rozdzielnia elektryczna pełni kluczową funkcję w całym systemie elektroenergetycznym budynku, a po zainstalowaniu fotowoltaiki jej rola nabiera jeszcze większego znaczenia. To właśnie w rozdzielni następuje dystrybucja energii elektrycznej pochodzącej zarówno z sieci publicznej, jak i z własnej produkcji PV. Odpowiednio zaprojektowana rozdzielnia zapewnia selektywną ochronę obwodów, możliwość monitorowania parametrów pracy oraz skuteczne zabezpieczenia przeciążeniowe i zwarciowe.
W kontekście instalacji fotowoltaicznej, rozdzielnia staje się miejscem, w którym spotykają się dwa źródła energii – sieć i instalacja PV – co wymaga starannego przemyślenia układu połączeń oraz zastosowania dedykowanych urządzeń, takich jak wyłączniki różnicowoprądowe, zabezpieczenia przepięciowe typu II i III, a także odpowiednie zabezpieczenia po stronie DC i AC. Rozdzielnia musi uwzględniać również obecność inwertera, który przekształca napięcie stałe z paneli na zmienne wykorzystywane w instalacji budynku. Jej zadaniem jest także ochrona ludzi i urządzeń przed potencjalnymi skutkami uszkodzeń, przepięć i błędów projektowych.
Kluczowe elementy integracji instalacji PV z rozdzielnią
Skuteczne połączenie instalacji fotowoltaicznej z rozdzielnią elektryczną wymaga uwzględnienia kilku kluczowych elementów technicznych i funkcjonalnych:
-
Inwerter fotowoltaiczny – powinien być umieszczony możliwie blisko rozdzielni głównej, by ograniczyć straty napięcia i uprościć trasę kablową. W zależności od mocy, może być jednofazowy lub trójfazowy.
-
Zabezpieczenia po stronie DC – ochrona przewodów i urządzeń przed zwarciem lub przepięciem pochodzącym z paneli PV. Stosuje się tu bezpieczniki, rozłączniki oraz ograniczniki przepięć klasy II.
-
Zabezpieczenia po stronie AC – obejmują zabezpieczenie wyjścia z inwertera oraz jego włączenie do obwodu domowego. Wymaga to zastosowania wyłączników nadprądowych, różnicowoprądowych oraz ograniczników przepięć.
-
Rozdzielnia PV – coraz częściej stosuje się osobną rozdzielnię dla komponentów instalacji PV, którą następnie łączy się z główną rozdzielnią obiektu. Pozwala to na łatwiejszy serwis i czytelność układu.
-
Licznik energii i zabezpieczenie od strony sieci – zwłaszcza przy instalacjach on-grid, niezbędne jest uwzględnienie układu pomiarowego oraz zabezpieczeń od strony operatora sieci energetycznej.
Wszystkie te elementy muszą być nie tylko kompatybilne, ale też dobrane zgodnie z mocą instalacji, charakterystyką pracy systemu i wymaganiami wynikającymi z przepisów. Każdy błąd projektowy może skutkować nie tylko awarią, ale i zagrożeniem życia lub mienia.
Wymagania techniczne i normy bezpieczeństwa
Integracja rozdzielni elektrycznej z instalacją fotowoltaiczną musi być przeprowadzona zgodnie z obowiązującymi przepisami prawa budowlanego, energetycznego oraz z normami technicznymi. To nie jest kwestia uznaniowa – prawidłowe wykonanie instalacji PV w oparciu o konkretne standardy wpływa nie tylko na legalność przedsięwzięcia, ale i na bezpieczeństwo jego użytkowania.
W Polsce kluczowe znaczenie mają m.in. normy PN-HD 60364 (dotyczące instalacji elektrycznych niskiego napięcia), PN-EN 61643 (związane z ochroną przepięciową) czy PN-EN 50539 (odnoszące się do zabezpieczeń po stronie DC). Dokumenty te określają szczegółowo, jakie elementy zabezpieczające należy zastosować, jakiej klasy powinny być ograniczniki przepięć oraz w jaki sposób powinien przebiegać montaż przewodów i urządzeń.
Dodatkowo, ważne są wytyczne Operatorów Systemów Dystrybucyjnych (np. PGE, Energa, Tauron), które definiują m.in. sposób przyłączenia instalacji prosumenckiej do sieci, wymagania względem licznika dwukierunkowego oraz niezbędnych zabezpieczeń od strony AC. W przypadku niedostosowania się do tych regulacji, inwestor może napotkać problemy z odbiorem instalacji, a w skrajnych przypadkach – z brakiem możliwości oddawania nadwyżki energii do sieci.
Istotna jest również ochrona przeciwpożarowa. W myśl aktualnych przepisów, każda instalacja PV o mocy powyżej 6,5 kWp musi być zgłoszona do Państwowej Straży Pożarnej i wyposażona w wyłącznik przeciwpożarowy, który odcina napięcie DC w przypadku zagrożenia. Niezastosowanie tego komponentu jest nie tylko niezgodne z przepisami, ale może mieć tragiczne konsekwencje w razie pożaru.
Błędy, których należy unikać przy łączeniu rozdzielni z fotowoltaiką
W praktyce wielu instalatorów oraz inwestorów – zwłaszcza przy realizacjach systemów przydomowych – popełnia błędy wynikające z braku znajomości szczegółów technicznych lub lekceważenia przepisów. Oto najczęstsze z nich:
-
Nieprawidłowy dobór zabezpieczeń po stronie DC i AC – zbyt mała lub zbyt duża wartość bezpieczników prowadzi do fałszywego działania ochrony.
-
Pomijanie ograniczników przepięć – brak zabezpieczenia przed skokami napięcia może uszkodzić zarówno falownik, jak i urządzenia w budynku.
-
Niewłaściwa separacja obwodów – zbyt bliskie prowadzenie przewodów AC i DC bez ekranowania zwiększa ryzyko zakłóceń elektromagnetycznych.
-
Montaż inwertera zbyt daleko od rozdzielni – powoduje to większe spadki napięcia i zwiększone ryzyko strat energetycznych.
-
Błędne wprowadzenie instalacji do rozdzielni – brak dokumentacji lub nieczytelne schematy utrudniają późniejsze prace serwisowe.
Unikanie tych błędów wymaga nie tylko wiedzy technicznej, ale też doświadczenia oraz znajomości realiów montażowych. Dlatego coraz częściej inwestorzy decydują się na współpracę z certyfikowanymi instalatorami, którzy posiadają nie tylko odpowiednie kwalifikacje, ale też dostęp do aktualnych narzędzi projektowych i pomiarowych. Tylko wtedy możliwe jest stworzenie systemu, który będzie działał niezawodnie i zgodnie z obowiązującymi standardami.
